تم تصميم كابل ADSS طويل النطاق لتوزيع الطاقة وخطوط النقل عبر مسافات كبيرة جدًا-تصل إلى 1700+ متر. تم تصميمه باستخدام خيوط الأراميد ذات معامل - العالي وخيارات الغلاف الخارجي المحسنة من PE/AT، وهو يضمن أداءً بصريًا مستقرًا في المجالات الكهرومغناطيسية ذات الجهد العالي-، ومناطق تحميل الجليد الثقيل، وبيئات الرياح الشديدة دون التأريض المادي.
المزايا التقنية الرئيسية
قوة ميكانيكية فائقة-طويلة المدى:تم تصميمه باستخدام خيوط الأراميد المتعددة{0}}التي تحقق ما يصل إلى 100 كيلو نيوتن من RTS، مما يحافظ على الاستقرار الهيكلي عبر مسافات تتجاوز 1700 متر.
الجهد الكهربائي-درجة حماية الغلاف:يتحمل الغلاف المضاد للتتبع (AT) المصمم خصيصًا قوة المجال الكهربائي العالية (أقل من أو يساوي 25 كيلو فولت من الإمكانات الفضائية)، مما يمنع التتبع وتآكل السطح بالقرب من كابلات الطاقة الحية.
جميع-العزل الكهربائي العالي-سلامة الجهد الكهربائي:يعمل الهيكل غير المعدني تمامًا- على التخلص من التداخل الاستقرائي ويسمح بتركيب خط ساخن آمن- على أبراج الشبكة النشطة.
مرونة الأحمال المناخية:يوفر مركب الأنبوب السائب الكاره للماء مع شريط حجب الماء - إحكامًا طوليًا للمياه وحماية ضد التجمد (-40 درجة إلى +70 درجة ).
التطبيقات الأولية
الهندسة والتحقق من الجودة
مراقبة المواد الخام:خيوط أراميد من مصادر يمكن تتبعها بنسبة 100% وألياف بصرية ممتازة.

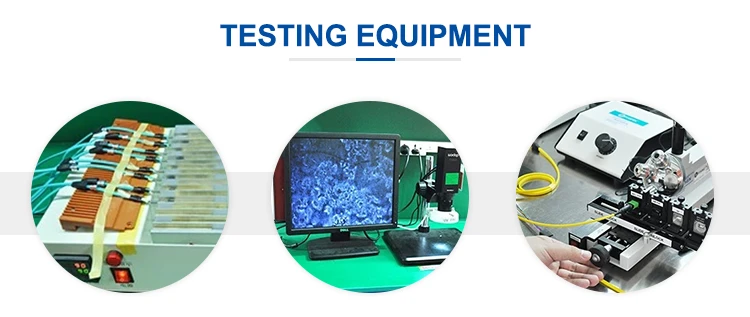

الاختبارات الميكانيكية والبيئية:-التحقق الكامل من توهين الدفعة، واختبارات حمل الشد، واختبارات مقاومة السحق، ودورة درجة الحرارة (-40 درجة إلى +70 درجة ).
اختبار قبول المصنع (FAT):يتم تقديم تقرير اختبار مزدوج OTDR- وفحص المعلمة الفيزيائية مع كل أسطوانة قبل الإرسال.
التخصيص وسلسلة التوريد
يمتد-تصميم شد الأراميد المحدد، والقطر الخارجي المخصص، والتحسين الهيكلي.
براميل خشبية مدخنة أو براميل من الخشب الصلب-مركبة (1000 م - 4000 م2/برميل).
وضع علامات مخصصة على الغلاف، وترميز الألوان، ووضع علامات على الأسطوانة، ووثائق التصدير (CO، النموذج E).
7-15 يومًا للطلبات القياسية؛ الإنتاج المعجل لمشاريع الصيانة العاجلة.
الدعم الفني والمشتريات
حساب الترهل والتوتر:محاكاة هندسية مجانية تعتمد على طول الامتداد وسرعة الرياح وسمك الجليد وارتفاع الصرح.
مطابقة الأجهزة المناسب:توريد مخصص لمشابك الشد، ومجموعات التعليق، ومخمدات الاهتزاز، والمشابك السفلية المصممة خصيصًا للقطر الخارجي.
إرشادات النشر:الوثائق الفنية المتعلقة بتوتير الخطوط المباشرة-والحد الأدنى لنصف قطر الانحناء الآمن.
السمات الرئيسية
|
اسم العلامة التجارية |
شنغ تانغ |
رقم الموديل |
إي دي إس إس |
|
يكتب |
كابل الألياف الضوئية |
مكان المنشأ |
قوانغدونغ، الصين |
|
عدد الموصلات |
أكبر من أو يساوي 10 | رقم الموديل | إي دي إس إس |
| أنبوب فضفاض | بت | عدد ج | أكبر من أو يساوي 10 |
| نوع الألياف | وضع واحد/متعدد الأوضاع | غمد | بي /في |
| عدد الألياف | 2-288 | موك | 2000 متر/متر |
| طلب | الاتصالات السلكية واللاسلكية، الجوي، القناة | ميناء | قوانغتشو |
| مكان المنشأ | قوانغدونغ، الصين (البر الرئيسي) |
التعبئة والتغليف والتسليم
| تفاصيل التغليف | طريقة التعبئة لكابلات الألياف الضوئية ADSS: أسطوانة خشبية أو أسطوانة حديدية خشبية من 1000 متر إلى 3000 متر لكل أسطوانة، أو أي حجم حسب طلب العميل. | ميناء الإرسال | قوانغتشو، شنتشن |
| وحدات البيع | عنصر واحد | حجم العبوة الواحدة | 20x25x10 سم |
| الوزن الإجمالي واحد | 2.000 كجم | أمثلة التعبئة والتغليف |  |
مهلة
| الكمية (متر) | 1 - 1000 | 1001 - 30000 | 30001 - 600000 | > 600000 |
| المهلة (أيام) | 3 | 10 | 15 | للتفاوض |
خيارات التخصيص
| خيار | دقيقة. طلب: | رسوم التخصيص |
|
شعار مخصص حسب الطلب |
1000 متر | -- |
|
التعبئة والتغليف حسب الطلب حسب الطلب |
1000 متر | -- |
|
تخصيص الرسم على النحو المطلوب |
1000 متر | -- |
وصف المنتج
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
التوهين (+20 درجة ) |
@ 850 نانومتر |
|
|
أقل من أو يساوي 3.0 ديسيبل/كم |
أقل من أو يساوي 3.0 ديسيبل/كم |
|
@ 1300 نانومتر |
|
|
أقل من أو يساوي 1.0 ديسيبل/كم |
أقل من أو يساوي 1.0 ديسيبل/كم |
|
|
@ 1310 نانومتر |
أقل من أو يساوي 0.36 ديسيبل/كم |
أقل من أو يساوي 0.4 ديسيبل/كم |
|
|
|
|
@ 1550 نانومتر |
أقل من أو يساوي 0.22 ديسيبل/كم |
أقل من أو يساوي 0.23 ديسيبل/كم |
|
|
|
|
عرض النطاق الترددي (الفئة أ) |
@ 850 نانومتر |
|
|
أكبر من أو يساوي 500 ميجا هرتز/كم |
أكبر من أو يساوي 200 ميجا هرتز/كم |
|
@ 1300 نانومتر |
|
|
أكبر من أو يساوي 1000 ميجاهرتز/كم |
أكبر من أو يساوي 600 ميجا هرتز/كم |
|
|
الفتحة العددية |
|
|
0.2 ± 0.015NA |
0.275 ± 0.015NA |
|
|
قطع الكابل-الطول الموجي lectc |
أقل من أو يساوي 1260 نانومتر |
أقل من أو يساوي 1480 نانومتر |
|
|
|
التعليمات
س: كيف يمكنني تحديد ما إذا كنت سأستخدم غلاف HDPE أو AT (مكافحة-التتبع)؟
ج: يوصى باستخدام HDPE لخطوط الكهرباء ذات المساحة المحتملة أقل من 12 كيلو فولت. بالنسبة لخطوط الجهد العالي- (عادة 110 كيلو فولت، أو 220 كيلو فولت، أو أعلى) حيث تتجاوز إمكانات المساحة 12 كيلو فولت، يكون الغلاف الخارجي AT إلزاميًا لمنع التتبع الكهربائي وتلف الغلاف.
س: ما المعلمات المطلوبة لإنشاء حساب دقيق لشد الترهل-؟
ج: نحن نطلب المسافة القصوى المحددة، ومستوى جهد الخط، والحد الأقصى لسرعة الرياح المحلية، والحد الأقصى لسمك الجليد، وعامل الأمان المستهدف، وارتفاع ملحق الصرح.
س: هل يمكنك توفير تجهيزات أجهزة خط القطب المتطابقة مع كابل ADSS؟
ج: نعم. نحن نقدم مجموعات شد متوافقة تمامًا، ومشابك تعليق، وقضبان مدرعة، ومخمدات مضادة للاهتزاز-، وأقواس تخزين الكابلات التي تتوافق مع القطر الخارجي الدقيق وRTS للكابل الخاص بك.
س: ما هو الحد الأقصى للطول المستمر المتاح لكل برميل لتحسين الشحن البحري؟
ج: تتراوح سعة الأسطوانة القياسية من 2000 متر إلى 4000 متر. يمكننا تحسين طول الأسطوانة وفقًا لحدود الحاوية (20GP/40HQ) لتقليل تكلفة الشحن وإزالة التوصيلات الميدانية غير الضرورية.
س: كيف يعمل الكابل في ظل ظروف الرياح والجليد الشديدة؟
ج: تم تصميم الكابل هيكليًا عن طريق ضبط محتوى خيوط الأراميد والقطر الخارجي لتلبية ظروف الأرصاد الجوية المحلية التي تصل إلى سرعة رياح تصل إلى 35 مترًا في الثانية وسمك ثلج نصف قطري 20 مم.
س: هل يتم تقديم تقارير الاختبار قبل الشحن؟
ج: نعم. تأتي كل أسطوانة مع تقرير اختبار المصنع بما في ذلك بيانات التوهين 1310 نانومتر/1550 نانومتر، وفحوصات الهندسة، ونتائج اختبار الشد، وسجلات تتبع OTDR.
